太陽能接線盒測試儀 光伏二極管參數綜合測試儀使用方法

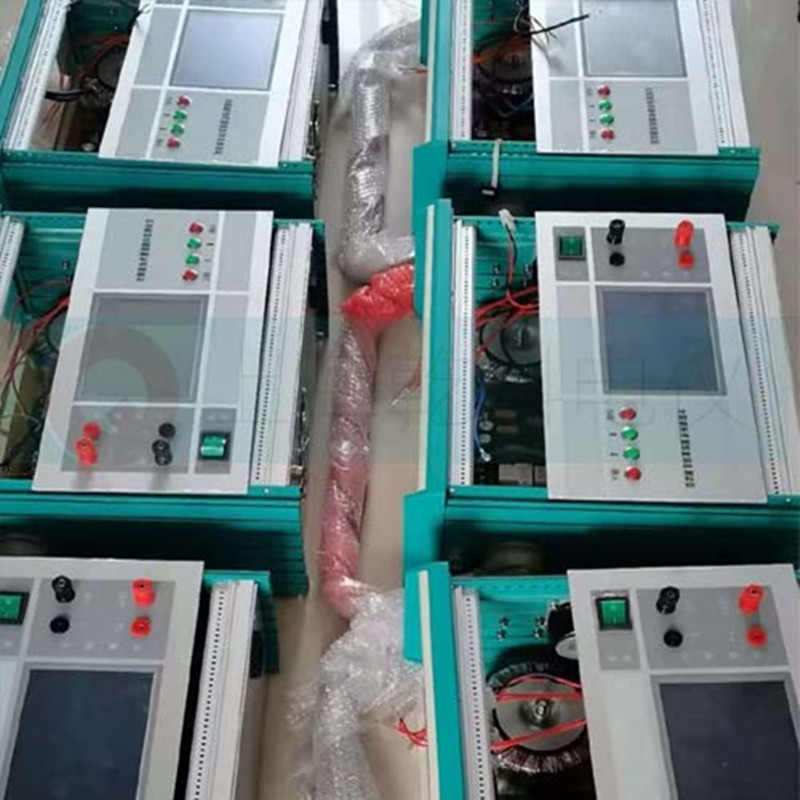

        QK9008B、9008D、9008D氣動式系列太陽能光伏接線盒測試儀，也稱二極管綜合參數測試儀；產品采用全中文界面，操作簡便；可滿足20-300W接線盒（1個至6個二極管）的測試所需的要求，并顯示每個二極管的測量參數，自動判斷接線盒合格或不合格。當檢測到的接線盒不合格儀器自動顯示，儀器顯示不合格二極管的位置及不合格器件的參數。廣泛應用在接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數的測試，以提高接線盒產品出廠的合格率和產品的質量。

儀器使用方法:

1測試前準備：

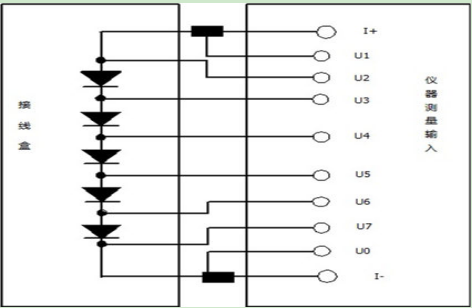

一：將接線盒兩引線插頭及其他測試線連接至相應的插孔，方發如下，將T+、T-兩測試連接線接到接線盒內部電池片接線端子上，U1、U2……U0連續相應的接線端，如下圖：

為提高測試效率，我們建議，貴公司根據生產的接線盒結構制作相應的測試夾具，本公司也可根據客戶提供的產品幫助定制。

二：按“↑↓”鍵選擇已經編輯的測試文件，按確定鍵確定，按功能鍵回主菜單。

三：按“↑↓”鍵選擇測試項目，按確定鍵確定。

四：安裝外控腳踏開關(可選全自動控制雙路氣動測試裝置)

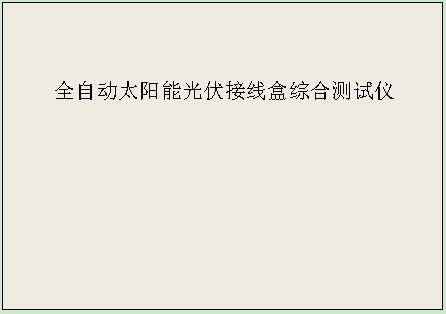

打開儀器面板電源開關，儀器顯示：

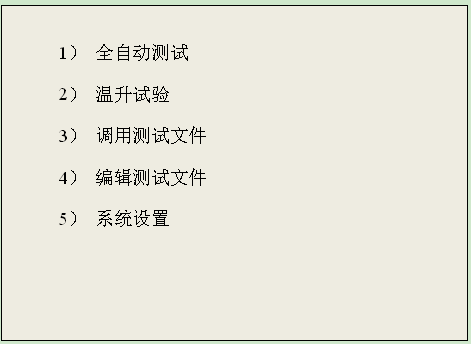

2秒鐘進入主菜單：

按“↑↓”鍵，光標循環顯示要測試的項目，按“確定”鍵可以進入對應的項目測試；腳踏腳踏開關通斷一次完成測量。產品質量合格，測量結果不合格打×，蜂鳴器報警，測量結束。按功能鍵返回主菜單。

“全自動測試”——自動測試二極管額定電流下的導通壓降、反向漏電流、引線導通電阻；測量步驟：按“↑↓”鍵光標移動到“全自動測試”，按“確定”鍵確定，踩腳踏開關一次測量一次，每腳踏腳踏開關通斷一次完成一次測量。測試結果大于預置的閾值在對應的結果后面標記×，表示該項指標測試不合格。該值隨溫度變化有微小變化。測試結束后，換下一個接線盒插入，“直接進行下一個試品測試。如果需要重新設置測試條件的，按“功能”鍵返回主界面調節。

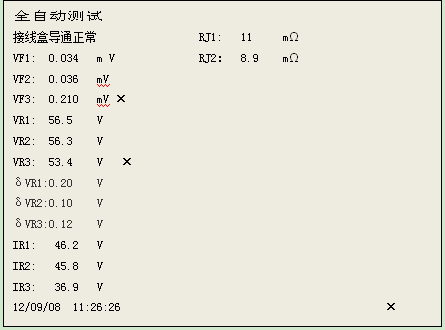

測量結果顯示如下圖：

“通流溫升試驗”——設置電流、電壓、通流時間，通入預置的電流，并，自動測試常溫和高溫下的二極管導通壓降和反向漏電流，判斷二極管的溫度漂移情況,該測試功能為測試二極管溫度升高后的漏電流與二極管極溫的對應關系，當幾只二極管同時測試時，停止試驗的條件是

• 試驗時間到

• 二極管溫度升高到120℃

• 高溫漏電流超過設定值

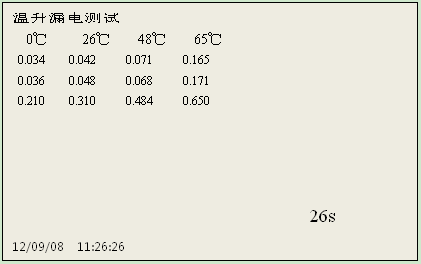

該項試驗為破壞性試驗性質，試驗時間不宜過長，漏電流不宜設置過大。二極管極溫只是個參考值，當然測量準確性不是太高。測量步驟：按“↑↓”鍵光標移動到“溫升漏電試驗”，按“確定”鍵確定，按腳踏開關開始測試，儀器自動測試常溫條件下的二極管壓降值和漏電流值，并開始，屏幕實時顯示當前二極管溫度值，中途需要停止測試，可以按功能停止測試，到0后，一次測量結束，儀器自動重新測量一次高溫下二極管壓降值和漏電流值，顯示測試結果，按“功能”鍵返回主界面。測試結果顯示如下圖：

“調用測試文件”-----按“↑↓”鍵光標移動到“調用測試文件”，按“確定”鍵，顯示：按“↑↓”調用已編輯的測試文件1-20，按“確定”鍵。用戶可根據本單位所需測試接線盒型號規格，編輯相應的測試文件，每個一種接線盒編輯一個文件，多可編輯20個，以方便隨時調用。顯示如下圖：

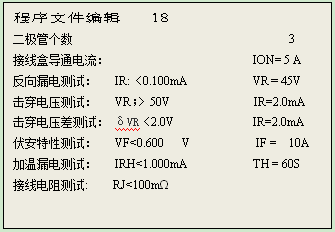

“程序文件編輯”-----按“↑↓”鍵光標移動到“程序文件編輯”，按“確定”鍵，按確定鍵移動光標，按↑↓鍵設置數字變化分別加減；長按時增加或減少的變化逐漸增大，松開鍵盤后，變化速度回到小。按確定鍵移動光標，同樣方法完成程序文件的編輯。

顯示：

• “系統設置”-----按“↑↓”鍵光標移動到“系統設置”，按“確定”鍵，設置時間

• 儀器校準（客戶請勿操作）

設置方法同程序文件編輯，該菜單除系統時間設置外，其他功能使用單位不可調用。

顯示：
