乾科9008系列太陽能光伏接線盒測試儀產品介紹 概述

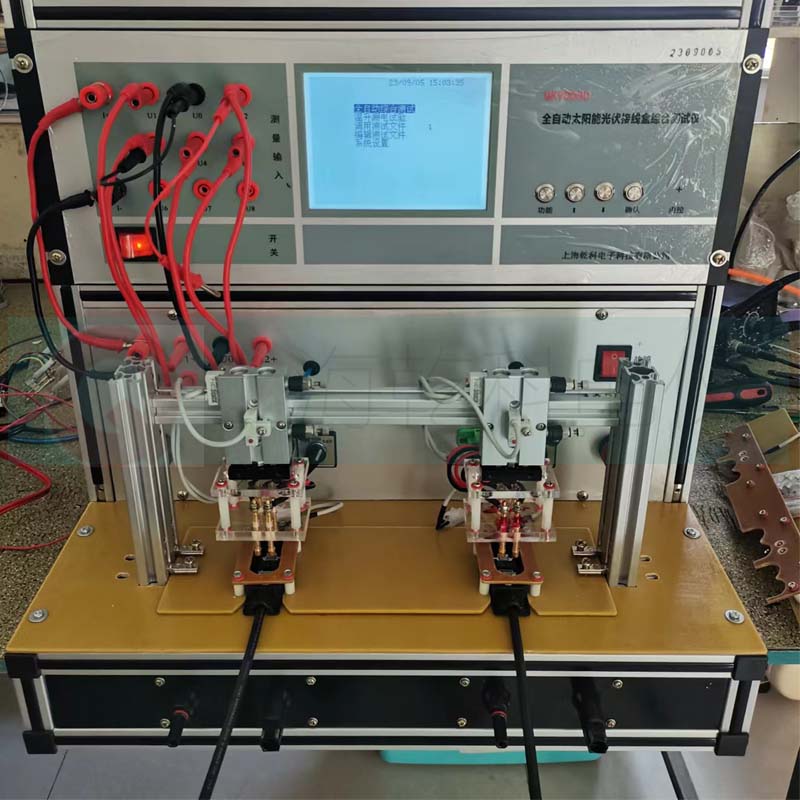

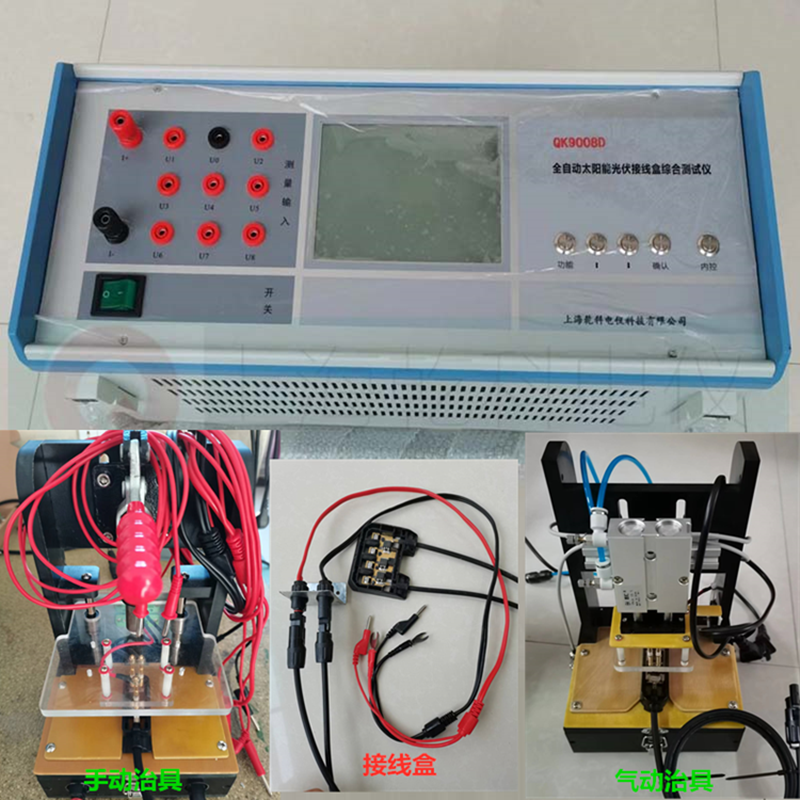

QK9008系列全自動太陽能光伏接線盒綜合測試儀，又名光伏二極管參數綜合測試儀；是我公司一款太陽能光伏接線盒檢測的測試儀器，該儀器是一款可以一次性測試接線盒的導通、及每個二極管的正向壓降VF、反向漏電流IR、擊穿電壓VR、擊穿電壓差δVR以及導通直流電阻RJ等參數的接線盒測試儀器。能滿足20-300W接線盒（1個至6個二極管）的測試所需的要求，并顯示每個二極管的測量參數，自動判斷接線盒合格或不合格。當檢測到的接線盒不合格儀器自動報警，儀器顯示不合格二極管的位置及不合格器件的參數。廣泛應用在接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數的測試，以提高接線盒產品出廠的合格率和產品的質量。

乾科9008系列太陽能光伏接線盒測試儀產品介紹產品優點

1：使用DSP控制，智能測試。采用高速A/D轉換器，測試轉換在1ms內完成，從而達到快速測試。

2：采用線性電源，電壓，電流穩定時間都在1ms內，而采用開關電源的測試儀都在200ms以上。高速測試，因而測試數據更加準確反應被測試制品真實性能，避免了長時間加載導致的漂移。

3：多功能，本機為全自動測試儀，可以實現模擬全自動及全自動測試。完全避免了對二極管的漏檢、對接線盒開路、短路、不合格、損壞、極性接反及焊接不良的等不合格接線盒準確判斷。

4.儀器采用開爾文四端子測試，有效消除引線電阻和接觸電阻對測量結果的影響，可測量VF、IR、VR、δVR的常溫值，也可測量VF、IR、VR、δVR的高溫值，一并顯示常溫與高溫測試數值的變化量。高溫測量不需外加加溫設備。方法是本機對二極管的V_F、I_R、V_DR進行常溫測試后，對二極管施加幾秒鐘的超穩態額定電流，使二極管結溫迅速接近或達到允許結溫TjM，再馬上檢測V_F、I_R、V_DR 的高溫值及常溫與高溫值的變化量，利用二極管熱敏參數作為失效判據，剔除熱阻大，瞬間熱開路，高溫漏電流大等熱不穩定性二極管。

        乾科9008系列太陽能光伏接線盒測試儀產品介紹功能與特點

1．全中文界面，操作簡便。

2．器件的測試條件及判數據可編輯20組數據保存在系統中，并可修改。測試時方便調用。同型號可連續檢測，測試口有否被測器件自動識別。

3．自動檢測二極管VF、IR、VR、Δvr的常溫值、通流溫升測試。通流溫升試驗可測量常溫與高溫變化量，并測試每只二極管的全部參數，每只個接線盒整個過程一次性完成。若只測常溫參數，每只二極管只需0.1秒左右。測試結束顯示全部測量數據；接線盒有器件不合格自動報警，并清晰顯示不合格信息。

4、 導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等。
