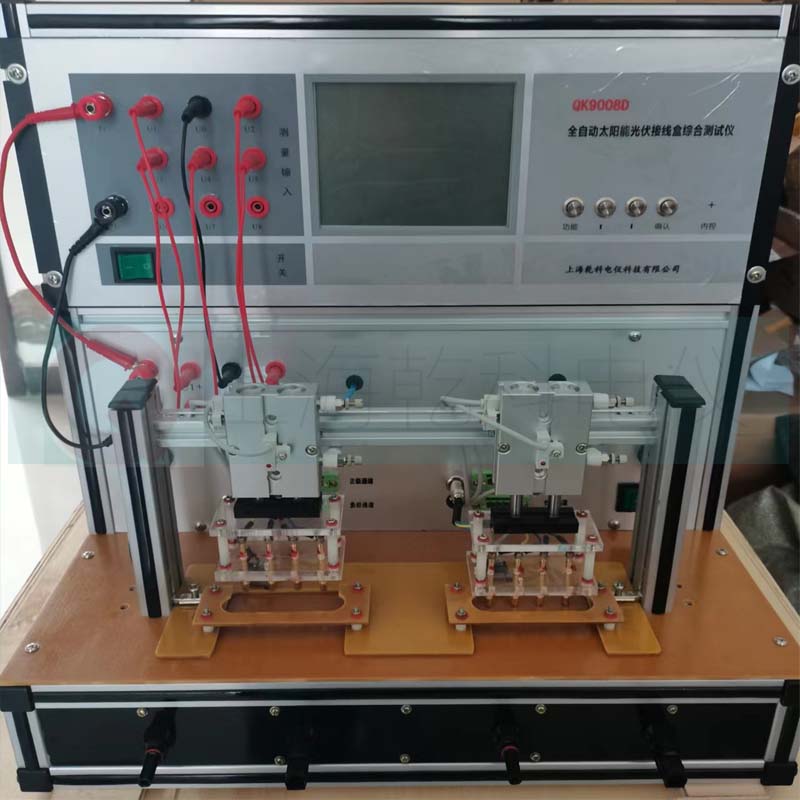

QK9008D全自動太陽能光伏接線盒測試儀，又稱二極管參數測試儀；產品采用導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；全中文界面，操作簡便。

功能與特點:

1.  采用全中文界面，操作簡便。

2．器件的測試條件及判數據可編輯20組數據保存在系統中，并可修改。測試時方便調用。同型號可連續檢測，測試口有否被測器件自動識別。

3．自動檢測二極管VF、IR、VR、δVR的常溫值、通流溫升測試。通流溫升試驗可測量常溫與高溫變化量，并測試每只二極管的全部參數，每只個接線盒整個過程一次性完成。若只測常溫參數，每只二極管只需0.1秒左右。測試結束顯示全部測量數據；接線盒有器件不合格自動顯示，并清晰顯示不合格信息。

4、 導通直流

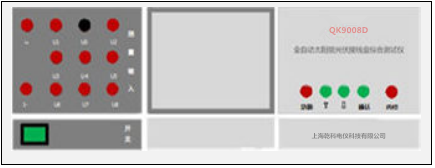

儀器面板功能介紹：

1.測量輸入：I+、I-、U+、U-接入被測試品對應的接線端子。

2.顯示屏：顯示儀器各功能及測量結果。

3.鍵盤區：
功能鍵：退出當前狀態;↑↓鍵：

a.使菜單條上下移動; b.設置數值時，輸入數字變化分別加減；長按時增加或減少的變化逐漸增大，松開鍵盤后，變化速度回到小。
確定鍵: a.確定菜單功能。b.確定輸入值。
內控鍵：功能同外控腳踏開關，正常測量時不建議使用。

儀器的主菜單如下：

1. 全自動測試

2. 溫升試驗

3. 調用測試文件

4. 接線盒導通電阻

5. 編輯測試文件

6. 系統設置

全自動測試：按外控開關測試，儀器一次性自動完成太陽能接線盒的每一個二極管的壓降（VF）、反向漏電流（IR）、擊穿電壓(VR)、擊穿電壓差（δVR）及兩端連接線的接線電阻，顯示各測量值，自動判斷合格不合格，不合格數值后打“×’’.測試分三步：a.加1-5A電流，測試電流能否加上，判斷接線盒有無二極管反接或斷線

g.溫升漏電測試:連續施加導通電流，使二極管升溫，再測量升溫后的漏電流

調用測試文件:設備可以存貯20組測試條件及判斷閾值組成的測試文件，測試前先選擇需要的測試條件文件。

編輯測試文件：測試文件包含以下內容：

1)接線盒接通電流1-5A；

2)伏安特性測試（VF）電壓閾值（0-10V），正向電流（IF，1-30A）；

3)反向漏電測試（IR），漏流閾值（0-1mA），反向電壓(VR)(0-300V)；

4）溫升測試，加溫時間（TH 1-240秒），加溫電流為伏安特性
