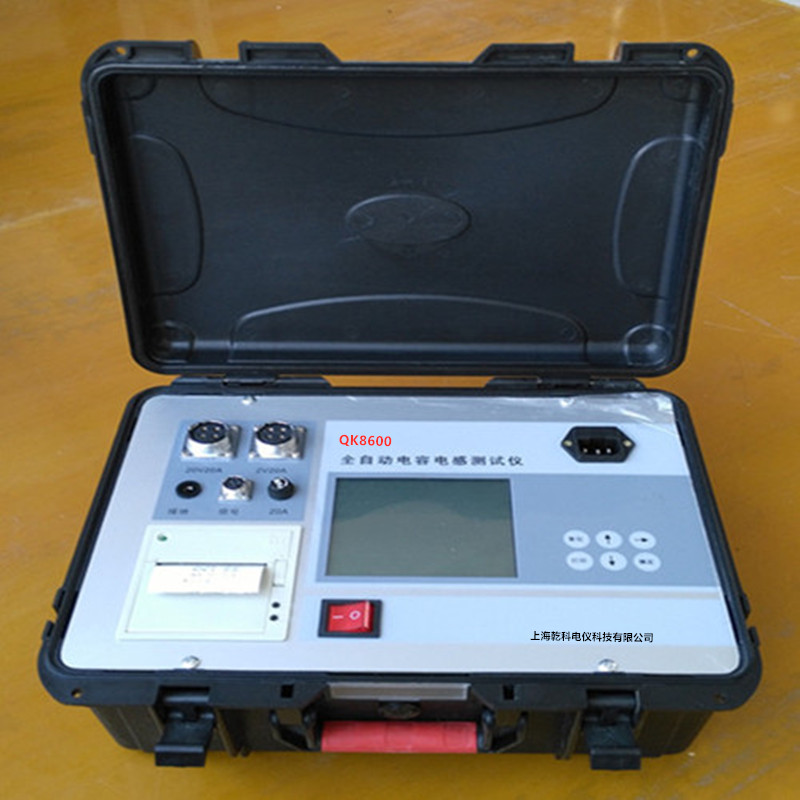

QK6800型全自動電容電感測試儀，又名電阻電容電感測試儀，測量儀；也是一臺多功能阻抗測量儀器，儀器具有抗干擾能力，可以在現場強電干擾環境中使用。能夠自動識別并檢測電容、電感或電阻型試品。儀器也可以用于電流檢測。

      該儀器用高精度 50mm鉗型 CT檢測電流，配合數字隔離的電壓檢測電路，性能穩定，測量精度高。儀器采用背光大屏幕液晶顯示器，白天夜間均能清晰觀察。使用中文菜單，操作非常簡單。儀器可以存儲 128組測量數據，并自帶嵌入式熱敏打印機打印測量數據。

技術指標
1、電容測量

測量范圍：  0.2μF～2200μF(基本量程2μF～2200μF)

準確度：   ±（讀數×3%+0.02μF）

分辨率：0.001μF（4位數字顯示）
2、電感測量

測量范圍：  0.2mH～50H（基本量程2mH-10H）

準確度：    ±（讀數×2%+2個字）

分辨率：0.001mH（4位數字顯示）
3、電阻測量

測量范圍：  0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)

準 確 度：    ±（讀數×3%+2個字）

分辨率：0.001Ω（4位數字顯示）
4、電流測量

測量范圍： 0~200mA~2A~20A-100A（基本量程200mA~100A）

準 確 度：  ±（讀數×2%+2個字）
5、供電和試驗電源

儀器供電電源：  交流 220V±10%  50Hz

儀器試驗電源：  交流 25V±10%/20A   50Hz

交流 2V±10%/20A    50Hz
6、工作條件

環境溫度：   -10℃～40℃

相對濕度：   ≤90%
7、輸出方式     大屏幕液晶顯示屏全漢字輸出

  面板式熱敏打印機
8、外形/重量

儀器體積：     380mm(長)×295mm(寬)×190mm(高)

儀器重量：     6.8kg（不含含測試線）

注意事項

  試驗電壓：不了解試品阻抗的情況下可以先用 2V試測，如果試驗電流小于 1A可以改用 25V測量。

電流檢測：鉗形 CT夾到需要測量電流的部位。例如可以夾到連接電容的引線上而不一定是電容的套管。如果是測量總電流，也可以直接夾到電壓引線上。

鉗形 CT朝向：要求將電流鉗的正面朝向紅夾子（即 2V或25V）方向，此時儀器自動區分電容、電感或者電阻。

磁場干擾：建議鉗型 CT遠離儀器 1米以上。如果測量一個漏磁嚴重的電感，建議遠離電感 1米以上。

低電感（感抗）和大電容：夾子應盡量靠近試品引出線端子。

測量過程：接線完畢啟動測量電源。測量過程中，不要移動電壓線，不要觸摸或移動鉗型 CT。
