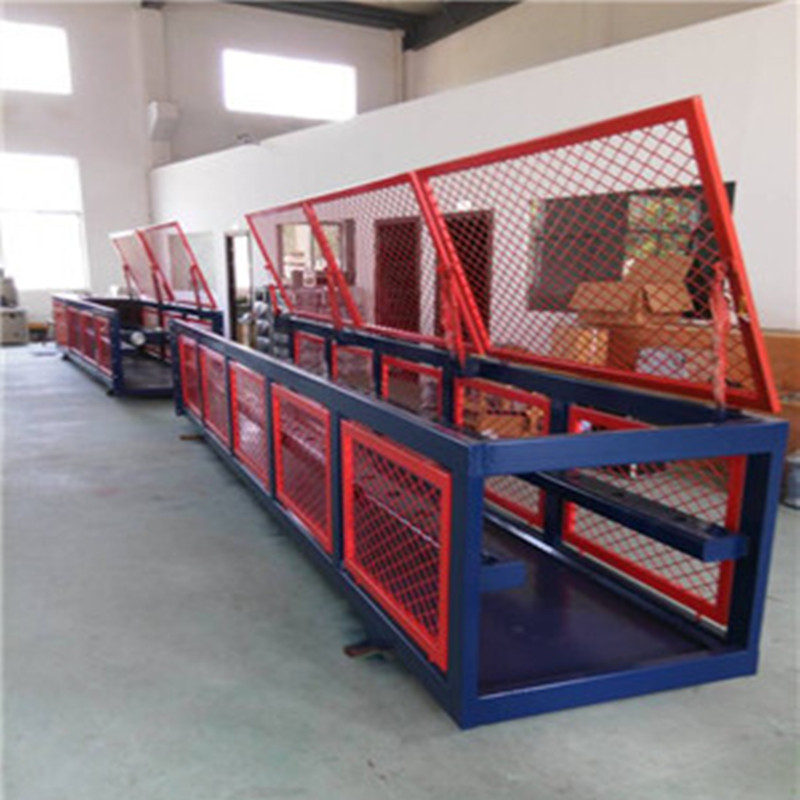

QKLYC系列靜荷式臥式拉力試驗機，又稱拉力試驗機；設備具備同時在顯示屏上直觀的暗淡顯示出被測件的受力曲線，記錄下測試過程的測量數據，并以表格形式存儲起來，使用戶能方便的實現數據的打印及查詢。
系統主要工作參數:
1、系統測試精度；優于1%F.S

2、系統控制精度：優于10%
3、采樣速率：可達100Hz

4、負荷：600KN

5、電源：三相四線380V

6、液壓系統高壓額定壓力：15MPa

                高壓額定流量：0.2L／min
                低壓額定流量：4L／min
                低壓工作壓力：5MPa

前面板使用說明:

1、觸摸一體機：負責拉力的二次顯示，油泵的自動控制

2、600KN傳感器力值顯示窗口。

3、100KN傳感器力值顯示窗口。

4、總電源指示燈。

5、手動，自動工作指示。

6、上升燈（前進）。

7、下降燈（后退）。

8、快、慢指示。

9、電源開關，打開后測力儀表，電機可以工作。

10、電機啟動按紐，（手動按下時必須使手、自動開關在手動狀態。）

11、油缸 上升（前進）按紐（手、自動開關，在手動狀態）。

12、油缸 下降（后退）按紐（手、自動開關，在手動狀態）。

13、快、慢按紐（手、自動開關，在手動狀態）。

工作原理:
   設備使用時，將被測件一頭連接測力傳感器，另一頭連接油缸，測試開始時，液壓泵啟動，通過油缸拉伸被測件。傳感器對被測件受力進行測量，將測量信號測量儀表輸入工控機，工控機將對所測力值與設定值進行比較。并根據不同的工況要求，控制液壓泵的啟停與轉換。待設定時間一到，由工控機根據被測件受拉伸力后的狀況來判斷被測件合格與否。其間由傳感器信號的采集轉換，數據運算處理由儀表完成、液壓泵控制由工控機執行。同時在顯示屏上生動直觀的描繪出被測件的受力曲線，記錄下測試過程的測量數據，并以表格形式存儲起來，使用戶能方便的實現數據的打印及查詢。
