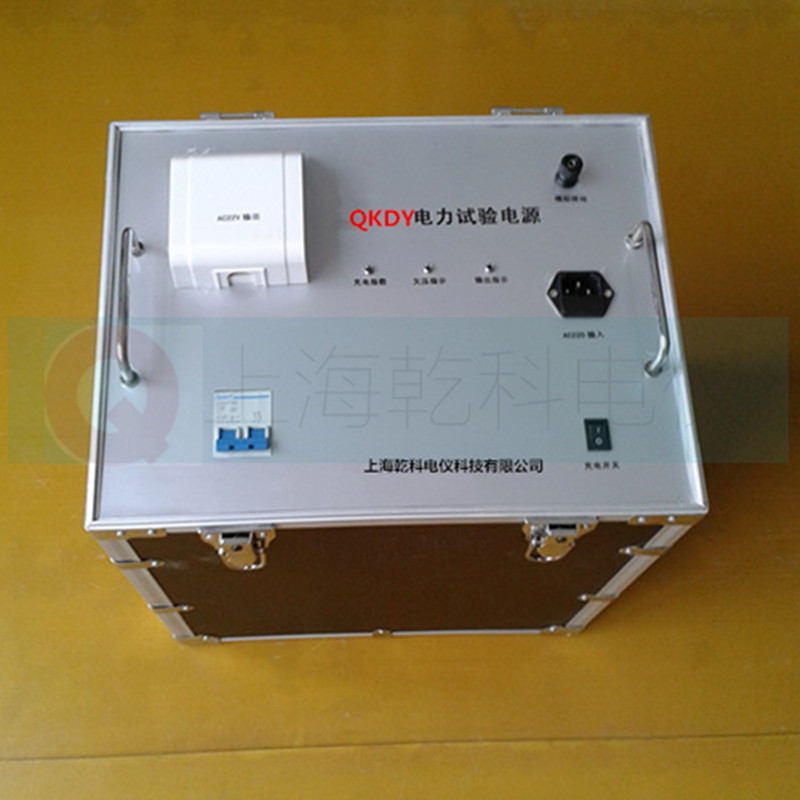

QKDY系列電力試驗電源,也稱逆變電源；是我公司開發的，用于替代發電機，在工作現場無市電的場合，提供AC220V純正正弦波供電。該產品體積小、重量輕、打開開關即可供電、使用十分方便。電源使用大功率鋰電池電池供電方式,采用了SPWM調制控制，為負載提供220V交流電。載頻高輸出近似正弦波。同時還采用了多種抗干擾技術電磁兼容性好可靠性高。廣泛應該于電力電氣試驗、及其他需要使用市電供電的場合。

主要技術參數

1額定容量：額定容量:

QKDY-1kW 輸出功率：1000W. 長時工作：600W

QKDY-2kW 輸出功率：2000W. 長時工作：1500W

QKDY-5kW 輸出功率：5000W. 長時工作：4000W

QKDY-10kW 輸出功率：10000W.長時工作：8000W

2.輸入電壓：

2kW以下額定DC 48V/高DC 52V  低DC 42V

2kW以上額定DC 96V/高DC104V  低DC 84V

3.輸出電壓:輸出電壓頻率基波50HZ±1% 輸出電壓基波有效值: AC220V±5% 諧波含量: 小于10%

4.控制方式：采用SPWM調制方式

5.啟動方式：采用了軟啟動方式,啟動時間為3秒

6.冷卻方式：強制風冷

7.保護功能：出過流過載IGBT過流輸入過壓、欠壓及散熱器過熱等保護

8.效率：額定負載時效率大于75%

9.工作時噪聲不大于40dB

工作流程

  該設備在確認外部接線正確后方可將此產品投入運行。當合上輸出開關后，內DC輸入逆變器逆變器通過給電容充電，同時延時繼電器線包得電，延時3秒后逆變器開始檢測輸入電壓是否正常，電源工作正常輸出指示燈亮，如果不正常即電壓不在輸入電壓范圍之間時，則控制板欠壓指示燈亮，顯示信號， AV220V此時逆變器進入非正常工作狀態。蜂鳴器報警，電源停止電壓輸出。
