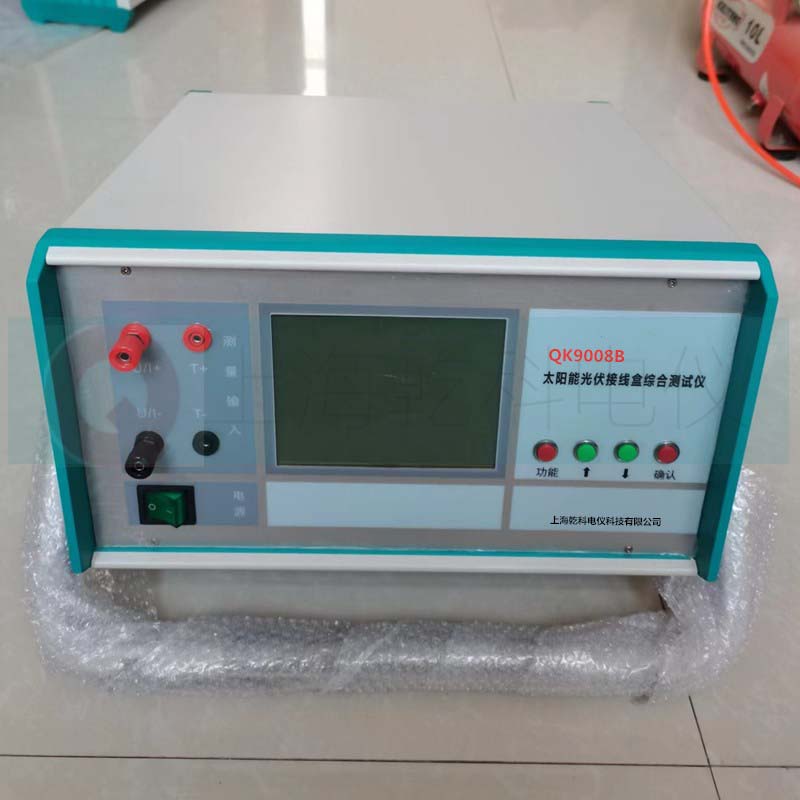

QK9008B太陽能光伏接線盒綜合測試儀，又名光伏接線盒測試儀，二極管參數測試儀；是新一代的智能型自動多功能測試儀。

產品優點

1：該產品使用單片機控制，智能測試。采用高速A/D轉換器，測試轉換在10ms內完成，從而達到快速測試。

2：采用線性電源，電壓，電流穩定時間都在10ms內，而采用開關電源的測試儀都在200ms以上。高速測試，因而測試數據更加準確反應被測試制品真實性能，避免了長時間加載導致的漂移。

3：多功能，本機為全自動測試儀，可以實現模擬全自動及全自動測試。完全避免了對二極管的漏檢、對接線盒開路、短路、不合格、損壞、極性接反及焊接不良的等不合格接線盒準確判斷。

4.儀器采用開爾文四端子測試，有效消除引線電阻和接觸電阻對測量結果的影響，可測量VF、IR、VR、δVR的常溫值，也可測量VF、IR、VR、δVR的高溫值，一并顯示常溫與高溫測試數值的變化量。高溫測量不需外加加溫設備。方法是本機對二極管的V_F、I_R、V_DR進行常溫測試后，對二極管施加幾秒鐘的超穩態額定電流，使二極管結溫迅速接近或達到允許結溫TjM，再馬上檢測V_F、I_R、V_DR 的高溫值及常溫與高溫值的變化量，利用二極管熱敏參數作為失效判據，剔除熱阻大，瞬間熱開路，高溫漏電流大等熱不穩定性二極管。

技術參數：

  1. 正向壓降測試:

IF：0.1A-30A

VF：1mV-5V分辨率：1mV

VF精度：1%±2個字

  2. 反向漏電流測試

VR:5-250V

IR:1uA-10mA分辨率： 1uA

IR精度：2%±2個字

3. 擊穿電壓測試

VR:5-250V

IR1:10uA-2mA

    精度：1%±2個字

       4.擊穿電壓差測試：

ΔVR:0.1V-20V

IR1:10uA-2mA;TR2:10uA-2mA

    精度：1%±2個字

      5.二極管反接或損壞提示。

      6. 工作電源: 220V±10% 50Hz

功能與特點:

1．全中文界面，操作簡便。

2．器件的測試條件及判數據可編輯20組數據保存在系統中，并可修改。測試時方便調用。同型號可連續檢測，測試口有否被測器件自動識別。

3．自動檢測二極管VF、IR、VR、δVR的常溫值、通流溫升測試。通流溫升試驗可測量常溫與高溫變化量，并測試每只二極管的全部參數，每只個接線盒整個過程一次性完成。若只測常溫參數，每只二極管只需0.1秒左右。測試結束顯示全部測量數據；接線盒有器件不合格自動顯示，并清晰顯示不合格信息。

4、 導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等。
