太陽能光伏接線盒測試儀功能特性分析
一． 該儀器具有測量太陽能接線盒的導通壓降（串聯）、導通電流（設定值）、及n個二極管串聯的擊穿電壓等功能。

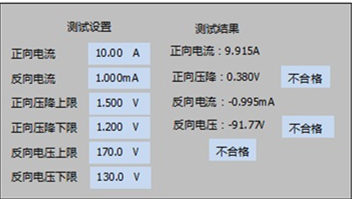

二． 測量菜單如下圖：
1. 導通壓降測試是測試整個太陽能接線盒（n個二極管串聯）通過設定電流的正向壓降，如上圖中：設定電流10A，(三個二極管)測試壓降在1.3V-1,5V合格。
2. 擊穿電壓：測試n個二極管串聯，在設定電流的擊穿電壓，如上圖設定電流1mA，擊穿電壓在130V-150V為合格。
三．現就該太陽能接線盒測試儀的功能，測量原理進行分析：
1. 通常情況下，太陽能接線盒的旁路二極管反向擊穿電壓VRR大約在50V-60V之間，正向?qū)▔航礦F大約在0.45-0.5V，常溫下漏電流在100uA以下，在100℃時漏電流在10mA以下。二極管漏電流大、壓降相對就小。
2.當幾只二極管串聯時，如其中一只二極管壓降較大時，有點二極管壓降較小時，使用該種儀器無法判斷壓降大的缺陷二極管,。該種儀器只是測量串聯二極管的總的壓降，就是串聯二極管壓降，以及接線壓降的和。
3.該種儀器測量擊穿電壓，也是測量串聯二極管的總電壓。不同型號，不同批次二極管擊穿電壓離散性較大。當其中一只二極管漏電流較大時，二導致?lián)舸╇妷罕日Ｖ敌?0V左右，使用這個方法也無法判斷。
4.舉例說明，一個接線盒，由三只二極管串聯，三只二極管的VF（10A），分別是0.45V，0.50V，0.42V。VRR（1mA）分別是55V，58V,40V其中第二，第三有缺陷，第二只壓降大，第三只一般漏電流大。串聯總正向壓降完全正常。測試總方向電壓也無法判別。
四．一些其他型號的儀器會串聯串聯二極管的漏電流，。在幾個二極管串聯在一起測量時，該測量方法，只能測量出串聯二極管中的一只漏電流的電流值，對整個接線盒中的其他二極管的漏電流也不能正確判別。
五．太陽能接線盒及太陽能模組功能介紹：
太陽能接線盒及模組示意圖：
圖中BT1/BT2/BT3/是三塊太陽能電池板，整個太陽能電站是有若干個模組串并聯組成的。
太陽能接線盒常見問題：
1.串聯二極管壓降大，會影響模組在某塊電池板無發電能力時，整個模組發電效率會受影響。
2.在串聯的幾個二極管中，如果其中一只二極管漏電流較大時，就會泄放與之并聯的電池片的放電電流，同時會導致該二極管溫度升高，并造成泄放電流持續增大，可導致電池片損害。
3.導線連接不可靠，接線電阻太大，或變化。
