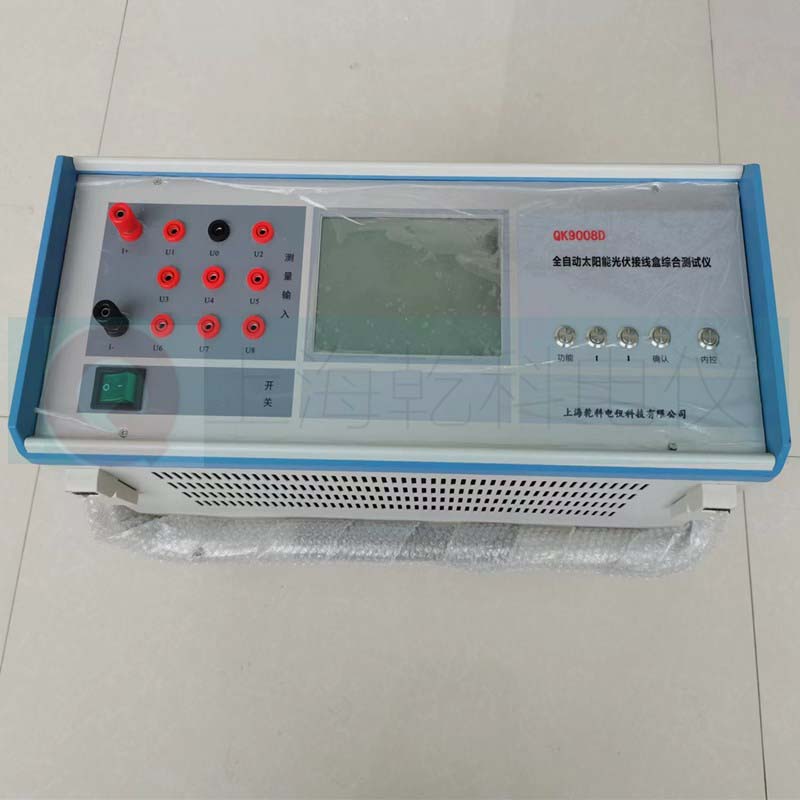

QK9008D全自動光伏接線盒綜合測試儀，采用線性電源，電壓，電流穩定時間都在1ms內，而采用開關電源的測試儀都在200ms以上。高速測試，因而測試數據更加準確反應被測試制品真實性能，避免了長時間加載導致的漂移。

功能特點

1．全中文界面，操作簡便。

2．器件的測試條件及判數據可編輯20組數據保存在系統中，并可修改。測試時方便調用。同型號可連續檢測，測試口有否被測器件自動識別。

3．自動檢測二極管VF、IR、VR、δVR的常溫值、通流溫升測試。通流溫升試驗可測量常溫與高溫變化量，并測試每只二極管的全部參數，每只個接線盒整個過程一次性完成。若只測常溫參數，每只二極管只需0.1秒左右。測試結束顯示全部測量數據；接線盒有器件不合格自動報警，并清晰顯示不合格信息。

4、導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等。

注意事項：

1、同一接線盒頻繁測試，可能出現二極管壓降減小、漏電流加大的現象，這是因?yàn)轭l繁測試，二極管發熱所致，這是正常現象。

2、測試的二極管的壓降超過閾值，不一定是二極管質量問題，，焊接或鉚壓不牢會造成導通電阻加大，從而導致整個回路壓降超過閾值。

3、測試導通電阻的接線必須保證可靠接觸，插頭插座要接觸可靠，過松要及時更換，以免大電流測試燒壞。

4、在全自動測試功能下所測的導通電阻是接線盒引線的阻值。

5、儀器四周必須通風良好，保證散熱通道暢通。

6.接線正確，紅線（粗，細）和黑線（粗，細）應正確連接被測器件各測量點，儀器到被測器件測試線應盡量短一些。建議客戶根據本公司接線盒結構制作相應的測試夾具

7.測試時，不可接觸被測器件及測試線，以免觸電。

技術指標：

1.正向壓降測試:

IF：0.1mA-30A

VF：1mV-2V分辨率：1mV

VF精度：1%±1個字

2.反向漏電流測試

VR:5-300V

IR:1uA-2mA分辨率： 1uA

IR精度：2%±1個字

3.擊穿電壓測試

VR:5-300V

IR1:01-10mA

  精度：1%

4.擊穿電壓差測試：

VR:5-300V

IR1:01-10mA

  精度：1%

5.接線電阻測試:

測試電流同IF

RJ分辨率0.1m?

 精度：1%

6.二極管反接或損壞提示。

7.工作電源: 220V±10% 50Hz
