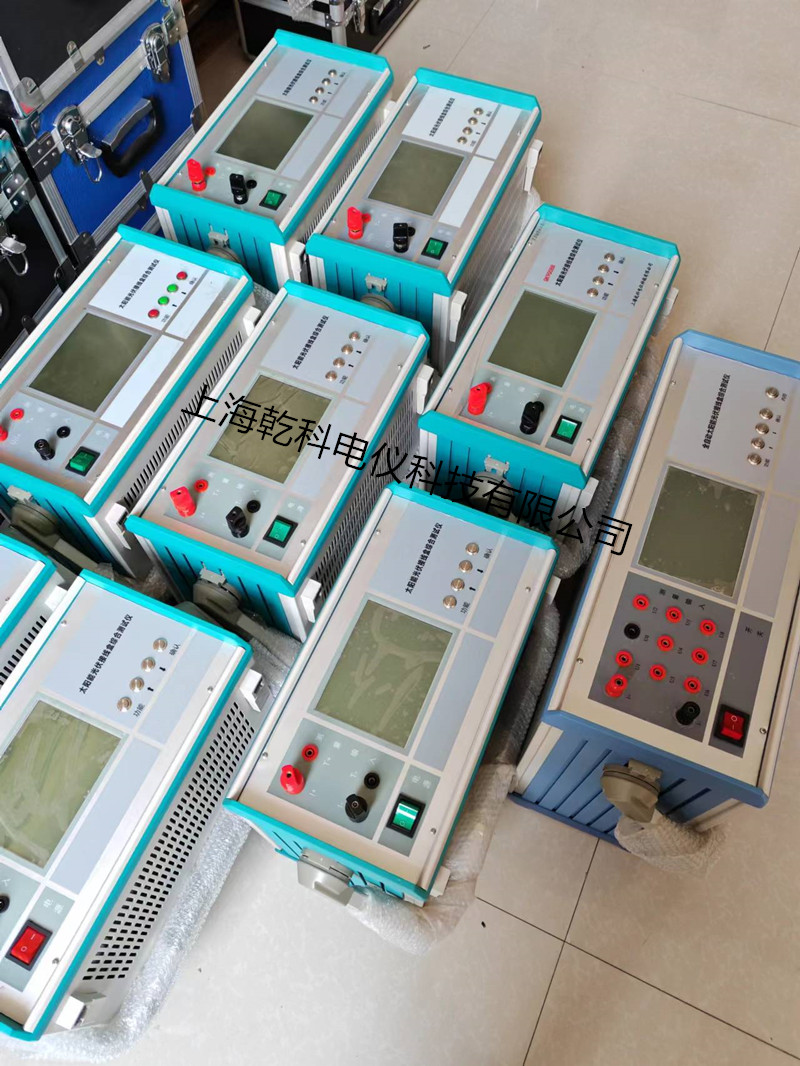

太陽能接線盒測試儀的測量方法的研究：
儀器的硬件要求：
1.采用高速A/D轉換器，保證測試轉換在1ms內完成，從而達到快速測試。
2：采用線性電源，電壓，電流穩定時間都在1ms內，而采用開關電源的測試儀都在200ms以上。
3：高速測試，因而測試數據更加準確反應被測試制品真實性能，避免了長時間加載導致的漂移。
功能要求：
1、二極管的伏安特性，即導通壓降值
2、二極管反向漏電流；
3、 通流溫升試驗，是通過一定工作電流和一定的時間，反復檢測常溫下和高溫下二極管的導通壓降和反向漏電流；
4、 導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；
5、 可以設置漏電流和導通壓降閾值（極限值）.
技術指標要求：
正向壓降測試IF 30A
VF分辨率：1mV
VF精度：0.2%±1個字
反向漏電流測試儀VR 200V
IR分辨率：1uA
IR精度：2%±1個字
接線電阻測試，測試電流同IF
RJ分辨率0.1m?
精度：5%
4) 二極管反接或損壞提示。
5） 工作電源: 220V±10% 50Hz
全自動測試功能要求：
1.按測量開關按鍵，儀器一次性自動完成太陽能接線盒的每一個二極管的壓降（VF）、反向漏電流（IR）及兩端連接線的接線電阻，顯示各測量值，自動判斷合格不合格，測試分三步：
a.加1-5A電流，測試電流能否加上，判斷接線盒有無二極管反接或斷線。
b.測試常溫漏電流
c.測試通態壓降
d.伏安特性測試：測試二極管通態壓降
e.反向漏電測試：測試二極管反向漏電流
f.接線電阻測試:測量接線盒兩端接線的-線電阻
測量接口功能及測量電路原理：

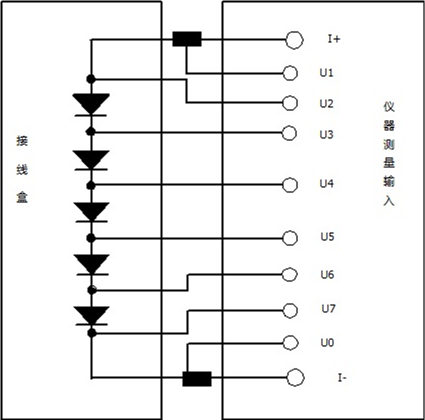

如下圖：接線盒測試儀T+、T-及U1、U2……U0共十一個接線端子，接線盒兩引線插頭及其他測試線連接至相應的插孔，方發如下，將T+、T-兩測試連接線接到接線盒內部電池片接線端子上，U1、U2……U0連續相應的接線端。
為提高測試效率，我們建議，貴公司根據生產的接線盒結構制作相應的測試夾具。
測量結果應顯示要求：
測量結果應顯示每一組二極管的全部測量數據,自動判斷接線盒合格或不合格，如檢測不合格應明確指示不合格的器件排序，及測量數據。
測量結果顯示如下圖：
“上圖中是一個5管串聯的接線盒，測量結果顯示接線盒測量不合格，測量結果判斷用×表示，非常直觀，并顯示接線盒不合格的原因是三號二極管不合格，不合格二極管測量數據后打×表示。
